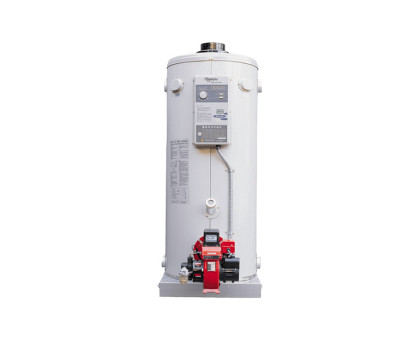

Котел газовый "Олимпия" OLB-1000GD-R (116 кВт)
Промышленный газовый водогрейный котел Olympia OLB-1000G — это прямоточный котел жаротрубного типа в компактном цилиндрическом корпусе со встроенным бойлером и турбонаддувной газовой горелкой. Котел имеет два независимых контура: отопительный и контур ГВС. Тепловая мощность: 116.3 кВт/ч (100 000 ккал/ч). Мощности достаточно для отопления и снабжения горячей водой жилых, административных, складских и производственных помещений площадью до 1160 кв. м. Работа котла полностью автоматизирована и не требует присутствия оператора.
Котлы Olympia OLB-1000G могут быть основной как для замкнутой, так и открытой системы отопления. Также можно использовать данные котлы в энергоэффективных системах водоснабжения с гидроаккумулятором. Минимальный срок службы котлов – 10-15 лет.
Подробные технические характеристики промышленного газового котла Olympia OLB-1000G
| Характеристики | OLB-1000G |
|---|---|
| Максимальная тепловая мощность контура отопления, ккал/час / кВт/час | 100 000/116,3 |
| Максимальная тепловая мощность контура горячего водоснабжения, ккал/час / кВт/час | 100 000/116,3 |
| Отапливаемая площадь, кв. м | 1160 |
| Эффективность (КПД), % | 91 |
| Рабочее давление контура отопления / ГВС, кгс/см2 | 5/8 |
| Поверхность нагрева котла, м2 | 3.08 |
| Топочная камера сгорания | закрытая |
| Объем воды в котле, л | 174 |
| Вид топлива | природный газ (LNG), пропан-бутан (LPG) |
| Максимальное давление газа перед горелкой LNG / LPG, мм.в.ст. | 200/280 |
| Минимальное давление газа перед горелкой, мм.в.ст. | 150 |
| Расход топлива, нм3/час | 10.9 |
| Максимальная температура нагрева котловой воды, °C | 85 |
| Расход горячей воды при t=25°C, л/мин / л/час | 66/4000 |
| Расход горячей воды при t=40°C, л/мин / л/час | 41/2500 |
| Температура дымовых газов (ном./макс.), °С | 210/219 |
| Минимальное разрежение на выходе из котла, mBar | 0.25 |
| СО (макс.), % / ppm | 0,01/100 |
| СО2 (ном./макс.), % | 10,5/10,7 |
| О2 (ном./макс.), % | 4,7/4,3 |
| Тип горелки | LTG-13R |
| Мощность эл.двигателя вентилятора горелки, Вт | 250 |
| Диаметр подводящего газопровода, мм | 20-25 |
| Диаметр газохода, мм | 195 |
| Диаметр трубопровода, прямая/обратная, мм | 65 |
| Диаметр трубопровода ГВС, мм | 20 |
| Электропитание, В/Гц | 220/50 |
| Номинальная потребляемая эл. мощность, Вт | 350 |
| Вес, кг | 332 |
| Габариты (ширина х длина х высота), см | 1580x1100x1430 |
Конструкция и принцип работы
Конструкцией промышленного котла Olympia OLB-1000G предусмотрена закрытая топка (камера сгорания). Горение обеспечивается надежной и экономичной турбонаддувной горелкой собственной разработки.
Контуры отопления и водоснабжения отопительных котлов Olympia OLB-1000G полностью независимы, при этом взаимодействие контуров реализовано по схеме, исключающей двойной нагрев теплоносителя. Система горячего водоснабжения устроена так, что трубопровод подачи холодной воды пропущен через встроенный бойлер. Проходя через него, вода довольно быстро нагревается до необходимой температуры и подается потребителям.
Другой конструктивной особенностью газовых котлов OLB-1000G промышленной серии является установленный на обратном трубопроводе циркуляционный насос для подачи теплоносителя в теплообменник. Работой циркуляционного насоса управляет автоматика, включая его при понижении температуры воды или окружающего воздуха. Такая схема подключения позволяет избавиться от сложной обвязки котла с применением трехходового клапана.
Импульсный запуск циркуляционного насоса поддерживает заданную с помощью выносного термостата температуру в помещении. При этом умная автоматика контролирует и температуру воздуха и температуру котловой воды. Когда температура в отапливаемом помещении достигает нужного значения циркуляционный насос отключается. Последующее включение газовой горелки или циркуляционного насоса происходит при понижении температуры котловой воды или температуры окружающего воздуха. Цикличный режим работы насоса и горелочного устройства значительно уменьшает потребление газа.
Автоматика котла OLB-1000G
Промышленные котлы Olympia OLB-1000G оснащаются современной системой автоматики, гарантирующей бесперебойную работу котла и его исключительную безопасность. Так, в блоке управления предусмотрены:
- двойная защита при отсутствии подачи газа
- двойная защита от перегрева по значению температуры котловой воды и температуры на корпусе котла
- защита от перебоев в электроснабжении
- защита от недостаточного поступления воздуха
- защита от понижения уровня котловой воды
- двойная защита от замерзания
- защита от обратного притока воздуха
- защита при обрыве или поломке датчика температурного датчика котловой воды
Обслуживание котла
Котлы Olympia максимально просты в обслуживании. Для обеспечения длительной и бесперебойной работы котла производитель рекомендует проводить несложные профилактические мероприятия 1 или 2 раза в год в зависимости от качества воздуха и топлива. В ходе профилактики производится:
- чистка дефлекторов и огневых труб
- удаление образовавшейся сажи в топке котла и на выходе огневых труб
- разбор горелки с очисткой от пыли и нагара
- замена асбестовых прокладок в случае износа или повреждения
- проверка состояния газохода и дымовой трубы с чисткой в случае сильного загрязнения
Комплектация котла Olympia OLB-1000G
- котел
- турбонаддувная газовая горелка
- бойлер – мембранный расширительный бак
- группа безопасности (манометр, предохранительный клапан, автоматический воздухоотводчик, сигнализатор загазованности с механизмом отсечки подачи газа)
- циркуляционный насос с автоматическим переключением из режима отопления в режим горячего водоснабжения
- пластинчатый теплообменник контура ГВС
- электрический вентилятор с регулируемым режимом удаления дымовых газов
- выносной термостат для управления температурой
