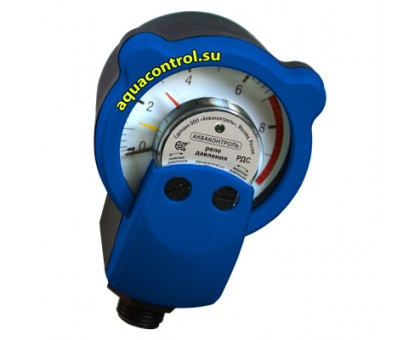

Реле давления стрелочное Extra Акваконтроль РДС-А (1,5кВт; G1/2"; с защитой от сух/х, макс 6,5 бар)
«EXTRA®» Акваконтроль РДС (реле давления воды для насоса стрелочное) - удобный прибор, функционально заменяющий стандартное электромеханическое реле давления и манометр. Пороговые значения включения и выключения насоса визуально устанавливаются с помощью регулировочных винтов и разноцветных стрелочных указателей (маркеров), что дает возможность легко зафиксировать пороги включения и выключения насоса, а встроенный манометр позволяет контролировать текущее давление в системе водоснабжения. Реле снабжено встроенной функцией защиты насоса от сухого хода и семикратным автоматическим перезапуском насоса после срабатывания защиты от сухого хода.
РДС предназначен для эксплуатации в зонах умеренного/холодного климата, в закрытых помещениях без искусственного регулирования климатических условий и отсутствия воздействия рассеянного солнечного излучения и конденсации влаги.
PDF. Таблица сравнения функций приборов EXTRA Акваконтроль серий РДС, РДЭ и БРДPDF. Инструкция на реле давления воды для насоса стрелочное «EXTRA Акваконтроль РДС»
JPG. Схема подключения РДС с поверхностным насосом
JPG. Схема подключения РДС с погружным насосом
ВИДЕО: РДС. Знакомство с РДС-1 (реле давления воды стрелочное) (12 мин)| Характеристика | РДС-30 | РДС-180 | РДС-А | РДС-М |
| Напряжение питания, В / Частота тока, Гц | 220 / 50 | 220 / 50 | 220 / 50 | 220 / 50 |
| Размер присоединительных патрубков | G1/2" | G1/2" | G1/2" | G1/2" |
| Максимально допустимая мощность насоса P1*, Вт | 1500 | 1500 | 1500 | 1500 |
| Номинальный ток нагрузки, А | 6,9 | 6,9 | 6,9 | 6,9 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ3.1* | УХЛ3.1* | УХЛ3.1* | УХЛ3.1* |
| Диапазон температуры окружающего воздуха | +1°С +40°С | +1°С +40°С | +1°С +40°С | +1°С +40°С |
| Относительная влажность воздуха при температуре +25°С | до 98% | до 98% | до 98% | до 98% |
| Максимальная температура воды в месте установки датчика давления | +35°С | +35°С | +35°С | +35°С |
| Степень защиты корпуса устройства | IP53 | IP53 | IP53 | IP53 |
| Защита от сухого хода | есть | есть | есть | есть |
| Автоматический перезапуск для проверки наличия воды | нет | нет | есть | есть |
| Защита от утечки (когда давление не достигает верхнего порога) | нет | нет | нет | есть |
| Давление включение насоса, бар | от 0 до 6,0 | от 0 до 6,0 | от 0 до 6,0 | от 0 до 6,0 |
| Давление отключение насоса, бар | от 0 до 6,5 | от 0 до 6,5 | от 0 до 6,5 | от 0 до 6,5 |
| Задержка срабатывания защиты от сухого хода, cек | 30 | 180 | откл./30/180 | откл./30/180 |
| Длительность проверки системы на утечку, мин | нет | нет | нет | откл./20/40 |
| Грузовая характеристика | РДС-А |
| Масса брутто, г | 640 |
| Габариты упаковки (длина х ширина х высота), мм | 140 x 120 x 120 |
