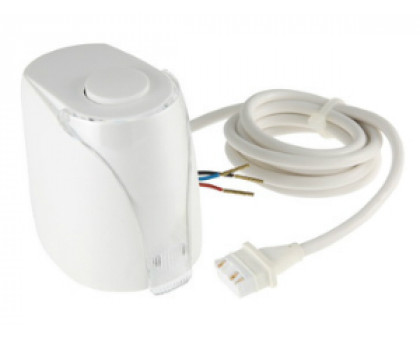

Электротерм-ий аналоговый серв-вод VALTEC, пит. 24 В, упр.напр. 0-10 В (норм.закр.) VT.TE3061.0.024
(VT.TE3061.0) Сервопривод электротермический аналоговый предназначен для автоматического управления термостатическим клапаном насосно-смесительных узлов, трехходовым клапанов систем водяного отопления (водяной теплый пол) и охлаждения зданий по сигналу от аналогового термостата или контроллера. Возможно использование привода в других системах, допускающих аналоговое регулирование.
Действие привода основано на расширении жидкости (толуола) в сильфоне при протекании электрического тока через встроенный нагревательный элемент. Обеспечивает активное пропорциональное регулирование в диапазоне от 0,5 до 10 В. Нормально закрытый.
Технические характеристики: напряжение питания – 24 В (50 Гц); управляющее напряжение – 0–10 В; рабочий ток – 70 мА; пусковой ток – 250 мА; мощность – 2,0 Вт; резьба присоединения сервопривода к клапану – М30 x 1,5; сечение проводников (3 шт.) – 0,22 мм2; длина провода – 1 м.
Сервопривод управляет термостатическим клапаном по команде контроллера (например, VT.K200.M).
Таблица совместимости термостатов/контроллеров и приводов
| VT.AC602* | VT.AC701 | VT.AC707 | VT.AC709 | VT.AC710 | VT.K200M | |
| VT.TE3061 | - | - | - | - | - | + |
| VT.TE3040 | + | + | + | + | + | - |
| VT.TE3041 | - | + | + | + | + | - |
| VT.TE3042** | + | + | + | + | + | - |
| VT.M106.0 | - | + | + | + | + | - |
| VT.M106.R | - | - | - | - | - | +*** |
*только нормально закрытые (НЗ) сервоприводы
** только на 220 В
***включение производится через понижающий трансформатор (см. паспорт VT.К200.М)
