Группа быстрого монтажа BMU-C-40-25-P-L NED Thermo InstallHEAT с 3-х ходовым смесителем 1" с насосом

ГБМ (группа быстрого монтажа) представляет собой готовый комплект арматуры, предназначенный для выполнения функции циркуляции теплоносителя в контуре. Комплект рассчитан на работу при максимальном давлении 10 бар и температуре теплоносителя от 0 до 105 °С. Подключение к контуру нагревателя (котла) по резьбе G 1 1/2” наружная резьба либо G 1” американка, находится снизу. Подключение к контуру потребителя G 1” внутренняя резьба, располагается сверху.

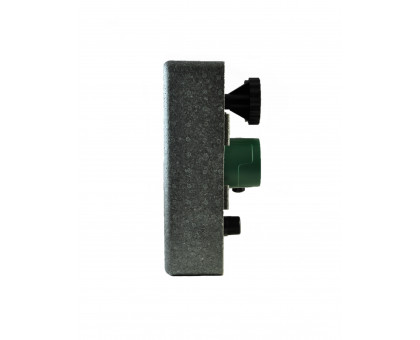

ГБМ с трехходовым клапаном для управления с помощью сервопривода (опция) предназначены для подачи теплоносителя, поступающего из нагревателя, в контур. Группы с трёхходовым смесителем предназначены для использования в контурах, в которых предусмотрено дополнительное регулирование температуры подачи, таких как – радиаторное отопление, теплые полы и др. С завода ГБМ поставляется без электропривода. В случае необходимости установки электропривода на клапан смотрите рекомендации по электромонтажу в паспорте устанавливаемого сервопривода. В ГБМ входит циркуляционный насос DAB VA 65/130, его расходная характеристика и рабочие параметры представлены ниже.  Каждая ГБМ поставляется в коробке из картона и в теплоизоляционном кожухе из пенополипропилена серого цвета.

Обозначения:

• BMU – котельная смесительная группа (Boiler Mixing Unit)
• С – тип регулирования температуры (С - регулирование с помощью трёхходового клапана с управлением через контроллер; T - Thermostat, регулирование по постоянной температуре; D - Direct, без регулирования, прямая подача)
• 40 - Ду подключения со стороны котла, мм
• 25 - Ду подключения со стороны внутреннего контура/системы, мм
• NP - комплектность насоса (P - насос в сборе, NP - насос покупается отдельно)
• L - сторона подключения (только для групп с 3-ходовым клапаном) L-подача слева снизу. Если обозначения нет, то подача справа снизу

Характеристики:
