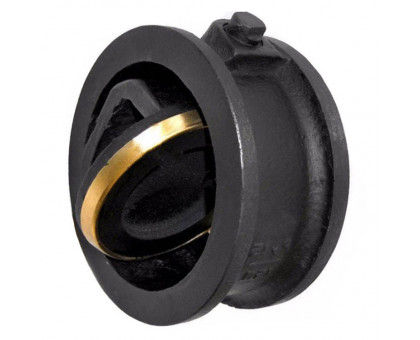

Клапан чугунный межфланцевый 19ч21бр. Д 200

Условия эксплуатации межфланцевого обратного клапана 19ч21бр:

• Температура рабочей среды: до + 225°С;
• Рабочая среда: пар, вода;
• Направление потока среды: по стрелке на корпусе;

Технические данные межфланцевого обратного клапана 19ч21бр:

• Привод: автоматический;
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);1,0 (10);
• Регламентирующий документ: ТУ 26-07-1490-89;
• Номер чертежа: КЗ 44067-400-02.ПС;
• Присоединение к трубопроводу: межфланцевое стяжными шпильками;
• Таблица-фигура: 19ч21бр;

Материалы основных деталей межфланцевого обратного клапана 19ч21бр:

• Материал изделия (корпус): СЧ 18;
• Материал изделия (захлопка): СЧ 18;
• Материал изделия (ось): сталь 20х13;
• Материал уплотнения: латунь ЛЦ 40С;

Показатели надежности поворотного обратного клапана 19ч21бр:

• Средний срок службы: 5 лет;
• Средний ресурс, циклов: 2500;
• Наработка на отказ, циклов: 400;
