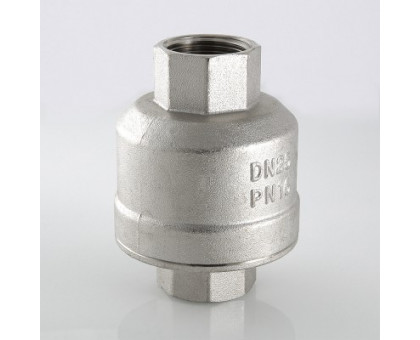

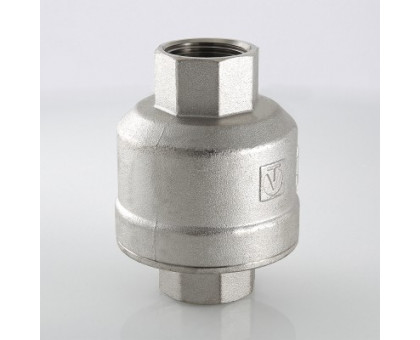

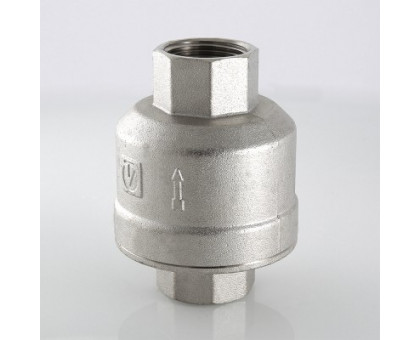

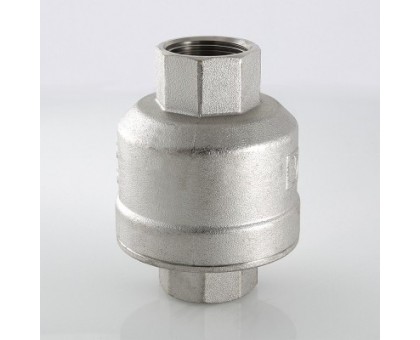

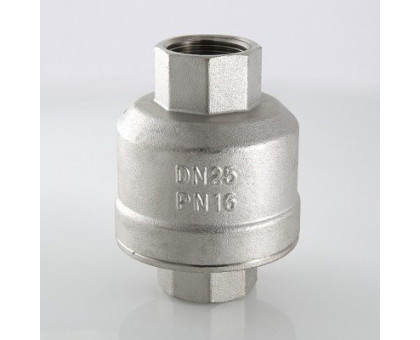

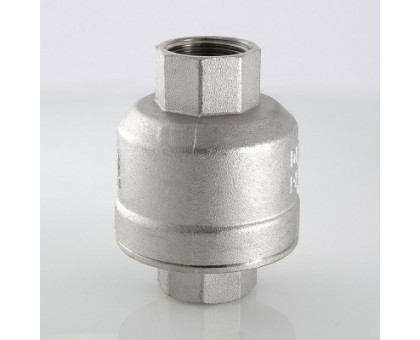

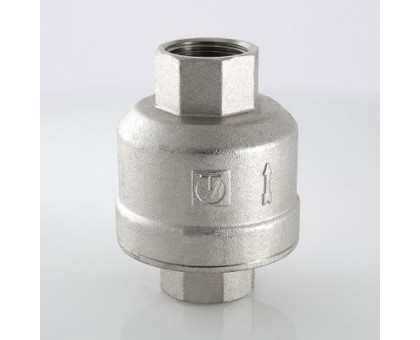

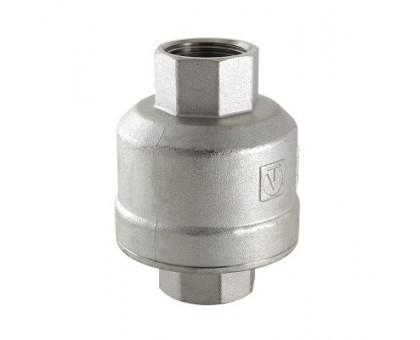

Клапан обратный для гравитационных систем 1" VALTEC VT.202.N.06

(VT.202.N) Системы с естественной циркуляцией теплоносителя (гравитационные) все еще активно применяются для отопления частных домов. При этом их довольно часто дополняют насосом, используемым в качестве основного побудителя циркуляции (переход на естественную циркуляцию происходит при отсутствии электроснабжения) или для ускоренного прогрева помещений.

Как правило, насос устанавливают в байпасе к главному стояку. В этом случае на параллельном участке стояка (между врезками байпаса) требуется установить арматуру, исключающую циркуляцию через него теплоносителя («по малому кругу») при работающем насосе. Использовать кран в данном случае неудобно (требует ручного управления) и противоречит нормам безопасности. Обычный пружинный обратный клапан также не годится из-за большого гидравлического сопротивления.

Для решения данной проблемы инженеры VALTEC предложили поплавковый обратный клапан для гравитационных систем VT.202. При работе отопительной установки в режиме естественной циркуляции клапан открыт и не мешает движению теплоносителя. После включения насоса клапан перекрывает главный стояк, весь поток направляется по байпасу в систему отопления.
Корпус клапана изготовлен горячим прессованием из латуни высокого качества, защищенной никелевым гальваническим покрытием. Резьба присоединений – внутренняя.

Схема включения обратного клапана VT.202:
