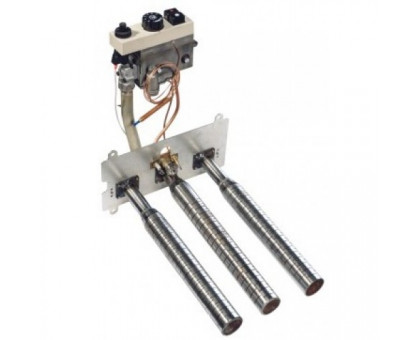

Комплект горелки газовой "Гарант-М" УГ-36 (для Zota MIX-31,5)

Газовая горелка УГ-36 мощностью 36 кВт с энергозависимой автоматикой SIT 630, предназначенная для перевода твердотопливного котла  "ZOTA Mix 20", "Master20", "Тополь М 20" в газовый атмосферный котел.

В данной горелки используется автоматика SIT 630 – в этом ее главная особенность. Она состоит из предохранительного клапана и клапана с модуляцией различных серий. При нажатии кнопки розжига, основной клапан перекрывает газовый поток, а магнитный – открывает доступ газа на горелку.

 При этом вырабатывается электрический ток для поддержания питания магнитного клапана. Температуру здесь регулируется при помощи специальной ручки выбора, а датчик термостат регулирует газовый поток. Таким же образом можно отрегулировать входное и выходное давление.

ОПИСАНИЕ КЛАПАНА
Автоматика SIT - это многофункциональный регулятор подачи газа, состоящий из термоэлектрического устройства контроля пламени с блокировкой повторного розжига, регулятора давления или винта настройки максимального потока, моделирующего термостата с активной функцией мгновенного включения/выключения.
Устройство автоматики 630 EUROSIT
1 - термочувствительный баллон термостата
2 - регулятор давления газа
3 - винт минимального потока газа
4 - рукоятка управления
5 - винт регулирования потока газа к пилотной (запальной) горелке
6 - точка проверки входного давления газа
7 - точка проверки выходного давления газа
8 - входное отверстие магистрального газа
9 - выходное отверстие магистрального газа
10 - магнитный блок
11 - выходное отверстие подсоединения пилотной (запальной) горелки
12 - отверстие для подсоединения термопары SIT
13 - винт максимального потока газа

Тепловая мощность - 36 кВт
Расход газа - 3,9 м³/ч
Длина - 341 мм
Высота - 147 мм
Ширина - 375 мм

Масса - 3,9 кг
