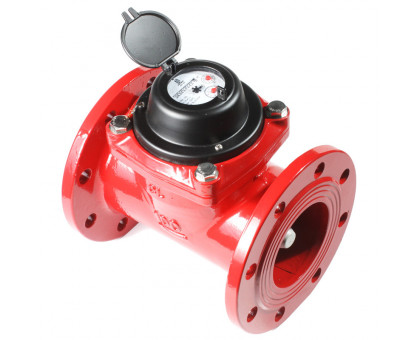

СЧЁТЧИК Г/В И Х/В ТУРБИННЫЙ СТВУ ДУ 65 РУ16 120С L=200ММ (1 м3 - 50 м3)
Счетчик воды турбинный универсальный, СТВУ-65 предназначен для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых или открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур от 5 до 120°С при давлении не более 1,6 МПа.
Госреестр № 32540-11
ГОСТ Р 50193
ТУ 4213-001-77986247-2005
Краткое описание Счетчика воды турбинного универсального, СТВУ-65
Принцип действия крылчатых счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе.
Конструктивно счетчик состоит из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.
Основные технические характеристики Счетчика воды турбинного универсального, СТВУ-65
| № | Наименование параметра | Норма |
| 1 | Расход воды, м3/ч | |
| - минимальный, Qmin | 1,0 | |
| - переходный, Qt | 2,0 | |
| - номинальный, Qnom | 25 | |
| - максимальный, Qmax | 60 | |
| 2 | Максимальный объем воды, м3, измеренный за | |
| - сутки | 900 | |
| - месяц | 18000 | |
| 3 | Порог чувствительности, м3/ч, не более | 0,6 |
| 4 | Минимальная цена деления счетного механизма, м3 | 0,001 |
| 5 | Емкость счетного механизма, м3 | 999 999 |
| 6 | Пределы допускаемой относительной погрешности, % | |
| - в диапазоне расходов от Qmin до Qt | ±5% | |
| - в диапазоне расходов от Qt до Qmax | ±2% | |
| 7 | Температура измеряемой среды, °С | +5...+120 |
| 8 | Давление измеряемой среды, МПа, не более | 1,6 |
| 9 | Температура окружающего воздуха, °С | +5...+60 |
| 10 | Относительная влажность,%, не более | 98% |
| 11 | Масса, кг, не более | 14,5 |
| 12 | Габаритные размеры, мм, не более (ДхВхШ) | 200х267х187 |
Габаритные и присоединительные размеры Счетчика воды турбинного универсального, СТВУ-65
 | L, мм | Н, мм | H1, мм | Д, мм | А, мм | d, мм |
200 | 267 | 340 | 187
| 145 | 18 |
Монтаж Счетчика воды турбинного универсального, СТВУ-65
Счетчики воды устанавливаются на горизонтальном участке трубопровода. При установке счетчика необходимо предусмотреть прямые участки до счетчика длиной 5 Ду и 2 Ду после счетчика (250 и 100 мм соответственно). Установка производится циферблатом вверх. Допускается наклон циферблата до 90 градусов от вертикальной оси.
Места установки СТВУ-65 - помещения с температурой наружного воздуха от +5 до + 60°С и относительной влажности не более 98%.
Монтаж счетчиков в затапливаемых помещениях не допускается.
Запрещается проводить сварочные работы после монтажа счетчика.
Комплект поставки Счетчика воды турбинного универсального, СТВУ-65
Счетчик воды турбинный универсальный, СТВУ-65 - 1 шт.
Прокладки - 2 шт.
Паспорт - 1 экз.
Упаковка - 1 шт.
