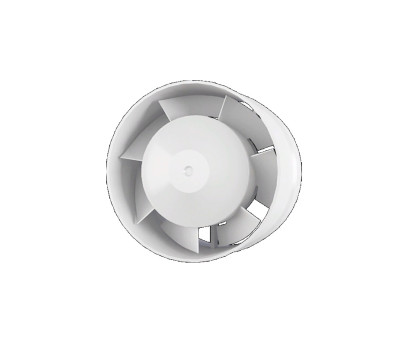

Вентилятор Topaz 100 (канальный)

Линейка вентиляторов Topaz - это осевые канальные вентиляторы для вытяжной или приточной вентиляции. Вентилятор подходит как для установки в канал, так и для монтажа на выходе вентиляционной системы. Монтируется с каналами диаметром 100 мм.

Корпус и крыльчатка выполнены из высококачественного и прочного ABS-пластика, стойкого к ультрафиолету. Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
Надёжный двигатель оборудован защитой от перегрева.

Вентилятор управляется посредством комнатного выключателя освещения или при помощи электронного блока управления. Выключатель и блок управления в поставку не входит.
Вентилятор устанавливается в канал соответствующего сечения. При монтаже с гибкими воздуховодами крепится с помощью хомутов.

Возможна установка 2-х вентиляторов последовательно для увеличения напора.

Технические характеристики вентилятора

Размеры

Описание вентилятора

• Постоянная или периодическая вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Вытяжная или приточная вентиляция в зависимости от варианта установки вентилятора в системе.
• Для использования с системой пластиковых ПВХ каналов или гибких каналов.
• Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
• Для монтажа с воздуховодами 100 мм.

Конструкция

• Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
• Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
• Степень защиты IP 24.

Двигатель

• Надёжный двигатель с низким энергопотреблением.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оборудован защитой от перегрева.

Управление

Ручное:

• Вентилятор управляется посредством комнатного выключателя освещения. Выключатель в поставку не входит.
• Регулировка скорости может осуществляться с помощью тиристорного регулятора (например Vents РС-1-300). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.

Монтажные особенности

• Вентилятор устанавливается в канал соответствующего сечения. При монтаже с гибкими воздуховодами крепится с помощью хомутов.
• Вентиляторы этой серии имеют разные диаметры входного и выходного патрубков для возможности присоединения декоративной решетки серии МВ с фланцем соответствующего диаметра со стороны забора воздуха (при установке вентилятора непосредственно в отверстие вентиляционной шахты или на место существующей вентиляционной решетки).
• Возможна установка 2-х вентиляторов последовательно для увеличения напора.

Примеры монтажа

Руководство пользователя и паспорт

(файл pdf, откроется в новой вкладке)
