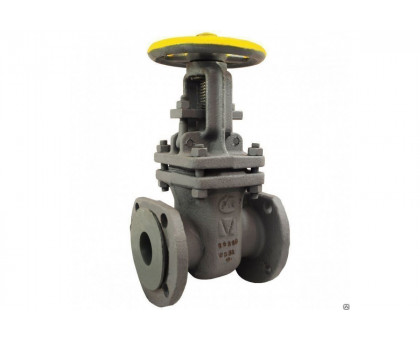

Задвижка стальная фланцевая 30с76нж (РУ-63) Д. 100 ГАЗ

Задвижка 30с76нж применяется в качестве запорного устройства на трубопроводах транспортирующих воду, воздух, пар, аммиак, природ­ный газ, нефть, нефтепродукты, жидкие и газообразнык уг­леводородные сре­ды при максимальном давлении среды 6,3 МПа (63 кгс/см²) и максимальной рабочей температуры до +450 °С. В задвижках 30с76нж применяется двухдисковый клин. Уплотнение шпинделя - сальниковое. В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.

Основные технические данные и параметры задвижки 30с76нж

Тип: Задвижка клиновая с выдвижным шпинделем.

Рабочая среда: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, неагрессивный природный газ, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.

Температура рабочей среды: от минус 40 ^оС до плюс 450 ^оС, окружающего воздуха не ниже минус 40 ^оС.

Условное рабочее давление: PN 6,3 МПа (63 кгс/см²).

Присоединение к трубопроводу: присоединительные размеры по по ГОСТ 12815-80, исполнение 7, ряд 2 (по умолчанию).

Материал основных деталей: 25Л.

Направление подачи рабочей среды: любое.

Класс герметичности: А, В, С по ГОСТ 9544-2005 (по заказу потребителя). Внимание! Задвижки, предназначенные для газообразных, взрывопо-жароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».

Управление: ручное (маховик).

Установочное положение: любое.

Климатическое исполнение: в соответствии с ГОСТ 15150-69 категория 1 (для ручных задвижек) и категория 2 (для электроприводных), исполнения "У1".

Изготовление и поставка: по ТУ 3741-024-57146717-2005.

Габаритные и присоединительные размеры задвижки 30с76нж

Материалы основных деталей задвижки 30с76нж

1) Корпус Сталь 25Л...35Л;
2) Крышка Сталь 25Л...35Л;
3) Клин (диски) Сталь 20Х13;
4) Шпиндель Сталь 20Х13;
5) Гайка шпинделя Сталь 35;
6) Гайка Углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87;
7) Шпилька, болт Углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87;
8) Болт откидной Сталь 35;
9) Уплотнение между корпусом и крышкой (прокладка, кольцо) Паронит ТРГ;
10) Набивка сальника АГИ, ТРГ;
11) Маховик Сталь 25Л;
12) Редуктор Редуктор конический или цилиндрический;
13) Подшипник Шариковый упорный;
14) Наплавка на кольце в корпусе Сталь 07Х25Н13;
15 Наплавка на клине Сталь 13Х25Т.
