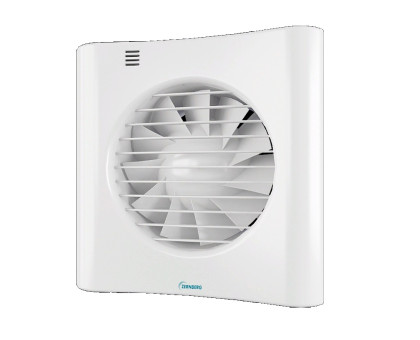

Вентилятор Sapfir 100

Вентиляторы серии Sapfir это - осевые класcические вентиляторы для вытяжной вентиляции. Sapfir 100, монтируется с каналами диаметром 100 мм.

Корпус и крыльчатка выполнены из высококачественного и прочного ABS-пластика, стойкого к ультрафиолету.
Двигатель оборудован защитой от перегрева.

Вентилятор управляется посредством комнатного выключателя освещения или при помощи электронного блока управления. Выключатель и блок управления в поставку не входит.
Вентилятор устанавливается непосредственно в проем вентиляционной шахты или используется для потолочного монтажа с подключением к воздуховоду.
Крепится к стене при помощи шурупов.

Возможные опции:
Вентилятор Sapfir 100 V - вентилятор оборудован обратным клапаном для предотвращения обратной тяги.
Вентилятор Sapfir 100 S - вентилятор управляется посредством встроенного шнуркового выключателя. При потолочном монтаже вентилятора опция не используется.
Вентилятор Sapfir 1005 T - встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течении от 2 до 30 мин. после остановки его выключателем.
Вентилятор Sapfir 1005 Н - датчик влажности. Если влажность в помещении превысит установленную на датчике значения 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается.

Технические характеристики вентилятора

Размеры

Описание вентилятора

• Низкий уровень шума достигается за счет использования подшипников и формы крыльчатки
• Встроенный обратный клапан перекрывает канал при выключенном вентиляторе (модель Sapfir 100V)
• Двигатель оборудован защитой от перегрева
• Класс защиты IP24 позволяет использовать вентилятор для вентиляции во влажных помещениях (ванная, постирочная, душевая и т.д.)

Как управлять

Вентилятор включается с помощью внешнего выключателя, который приобретается отдельно. Допускается включение совместно с освещением.

При необходимости возможна регулировка производительности вентилятора (при уменьшении мощности "вытяжки" уменьшается и уровень шума). Для этого необходимо использовать регулятор РС-1-300, который встраивается в стандартную монтажную коробку в стене. Регулятор также производит включение и выключение.

Регулятор или внешний включатель приобретается отдельно.

Как подключается

Вентилятор питается от сети 220 В. Ниже приведена схема подключения вентилятора при использовании внешнего выключателя.

Монтаж

Вентилятор монтируется непосредственно в вытяжную шахту помещения квартиры. Допускается потолочный монтаж, в этом случае к патрубку вентилятора подсоединяется гибкий или пластиковый воздуховод. Другой конец воздуховода устанавливается в вытяжную шахту. Все места стыков и соединений необходимо герметизировать с помощью силикона, хомутов и монтажного скотча. К поверхности стены или потолка корпус вентилятора крепится с помощью четырех шурупов, которые идут в комплекте поставки.

Последовательность установки вентилятора в стену

1. Обесточить сеть
2. Снимите лицевую решетку
3. Приложите вентилятор к месту его установки, отметьте и просверлите отверстия диаметром 6 мм.
4. С помощью 4 шурупов прикрепите вентилятор.
5. Подключите вентилятор к электрической сети
6. Установите решетку на корпус вентилятора
7. Подайте питание электрической сети.

Гарантия

Гарантия на вентилятор - 5 лет при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.

Руководство пользователя и паспорт

(файл pdf, откроется в новой вкладке)
